五轴加工中心部分常用的对刀方法

企业新闻 2021-02-24

  五轴数控加工中心对刀其准确性、操作精度会对零件的加工精度严格要求,需要弄清楚机床坐标系和工件坐标系的关系,以及如何精确对刀,才能加工出高质量的零件。下面云雕小编为大家讲解下部分五轴加工中心对刀的方法。

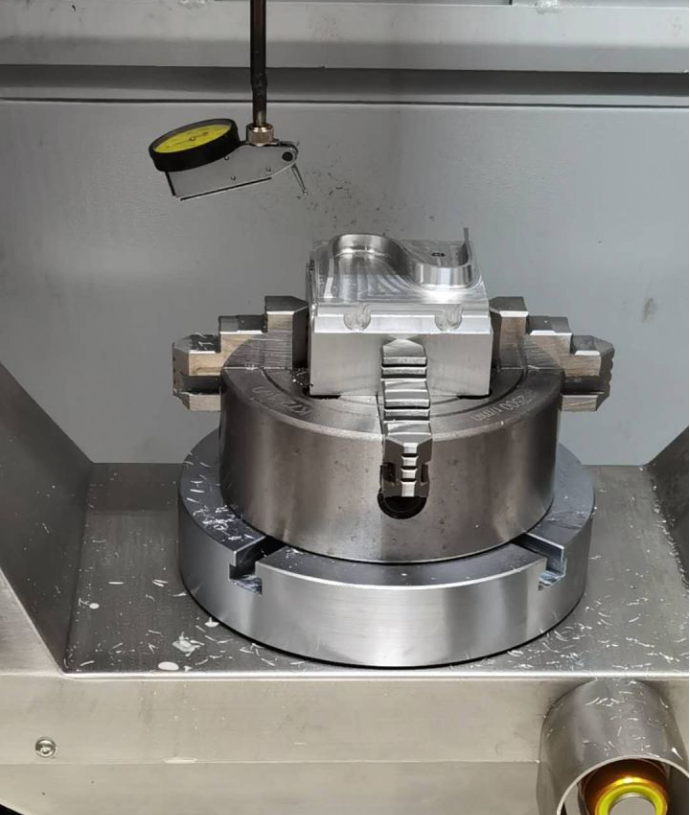

五轴加工中心部分常用的对刀方法

  1.机床与工件坐标系关系分析

  机床坐标系又称机械坐标系,是由机床生产厂家设定,用以确定工件、刀具等在机床中的位置。开机后,一般通过回零、回参考点操作使机床自动找到机床坐标系的原点,它是其他所有坐标系的参照系。

  如何实现工件坐标系和机床坐标系转化,对于操作者而言就至关重要。通过对数控铣床和加工中心对刀方法的探讨,把工件坐标系下的各基点坐标转换到机床坐标系下进而建立两坐标系间的关系。在数控铣床或加工中心中通常使用存放六个不同的工件零点;对刀时,把对刀值可以输入到任意一个预置的坐标系下,加工时可通过输入相应的坐标系,即可调用寄存器中存放的偏置量。

  2.对刀方法

  因加工中心涉及到X轴、Y轴和Z轴三个坐标轴,所以在对刀过程中需对X、Y和Z轴分别对刀(注意对刀时三个坐标轴不分先后)。试切法对刀是实际中应用的较多的一种对刀方法。

  3.单边对刀法

  工件坐标系建在毛坯的中间,假设毛坯尺寸为100X80X20,且毛坯的所有表面均已被加工,所选刀具尺寸为φ20,因对刀时刀具的投影为圆,所以均以φ20的圆作为刀具。和Y轴对刀需要完成以下步骤:一是将工件通过夹具装在工作台上,装夹时,工件的四个侧面都应留出对刀的位置。二是使刀具以一定的转速旋转,借助手动或手摇方式移动工作台,使刀具靠近毛坯左面,移动主轴使刀具在Z方向下适量的深度,通过观察铁屑或听切削声音的方法判定刀具是否接触到毛坯左面,通过控制面板上的OFSSET按钮进入到G54-G59坐标系的界面。以G54坐标系为例,把光标定位到其对应的X,输入-(100/2+20/2)=-60,然后点击测量,此时X值对刀完成。如果刀具靠近毛坯的右面,此时应输入的数值为+60。同理通过控制刀具接触毛坯的前面或后面可实现Y轴方向的对刀。

  3. Z轴对刀

  刀具旋转,控制工作台和主轴快速移动,让刀具移动到靠近工件上表面有一定安全距离的位置后,降低移动速度使刀具底面和工件上表面接触,此时,调出坐标系,把光标定位到Z输入0,点击测量下方对应的软键即可实现对Z轴的对刀。

  此种对刀方法中,X轴和Y轴的对刀,刀具只需和毛坯的一面接触即可,但对刀时需要知道毛坯和刀具的尺寸,故适合规则毛坯的对刀。
